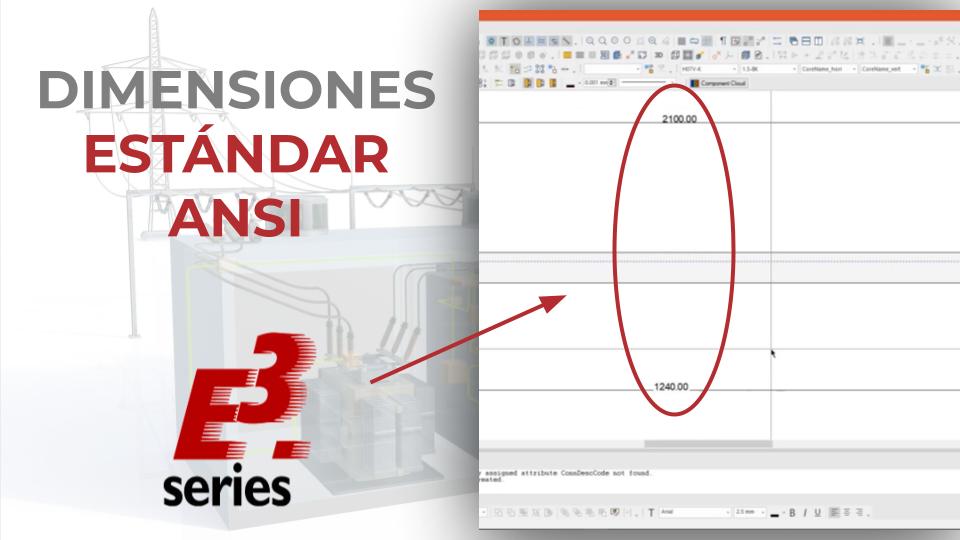

En este artículo, puede ver otra característica nueva de E3.series 2021. Los textos para las dimensiones se pueden configurar para romper la línea de marcación de dimensión del objeto, esto permite que las marcas se implementen para el estándar ANSI. ¡Vea el artículo en video completo y optimice sus proyectos!
Etiquetado y Dimensionado
El proyecto se inicia con la inserción de una hoja tipo panel. La elección de este tipo de hoja se definió para que se pudieran insertar los canales, pero se puede dimensionar cualquier dispositivo mediante las marcas.
Ventana Propiedades de dimensión de E3.series
Luego, se agrega un canal al proyecto con la inserción de su dimensión. Esta opción se puede hacer con el menú inferior del botón "Dimension" o con el botón "M" del teclado.
Los extremos que se van a dimensionar se marcan y la configuración de la fuente se realiza haciendo clic con el botón derecho en la dimensión insertada y en "Dimension Properties...". La configuración de Dimensiones se divide en tres parámetros de ajuste:
- Lines
- Text
- General
Y dentro de cada opción, se pueden realizar ajustes.
¡Pruebe AHORA la herramienta de la serie E-CAE E3.series líder en la industria en el mundo con cursos de capacitación técnica!
Haga clic en el banner de abajo
Cómo Habilitar la Vista Nueva
Para realizar la visualización de la nueva dimensión es necesario habilitar la opción en"Tools" - "Settings..." - "Dimension" - "Dimension Text" y marcar la opción de "Opaque" en "Effects".
Ruta para habilitar la opción de textos opacos
Vea el Video Completo
Suscríbase a nuestro canal de Youtube aquí para ver más videos técnicos.
Estándar ANSI
Al final, se agrega un nuevo canal al proyecto y se dimensiona. Puede ver la diferencia en el formato de texto que proporciona esta nueva funcionalidad.
Esta opción permite implementar el etiquetado de líneas dimensionales de acuerdo con los estándares ANSI, por ejemplo.
