Programa Para Hacer el Plano Eléctrico de Cables y Arneses Eléctricos

`Elabore diagramas de bloques jerárquicos`

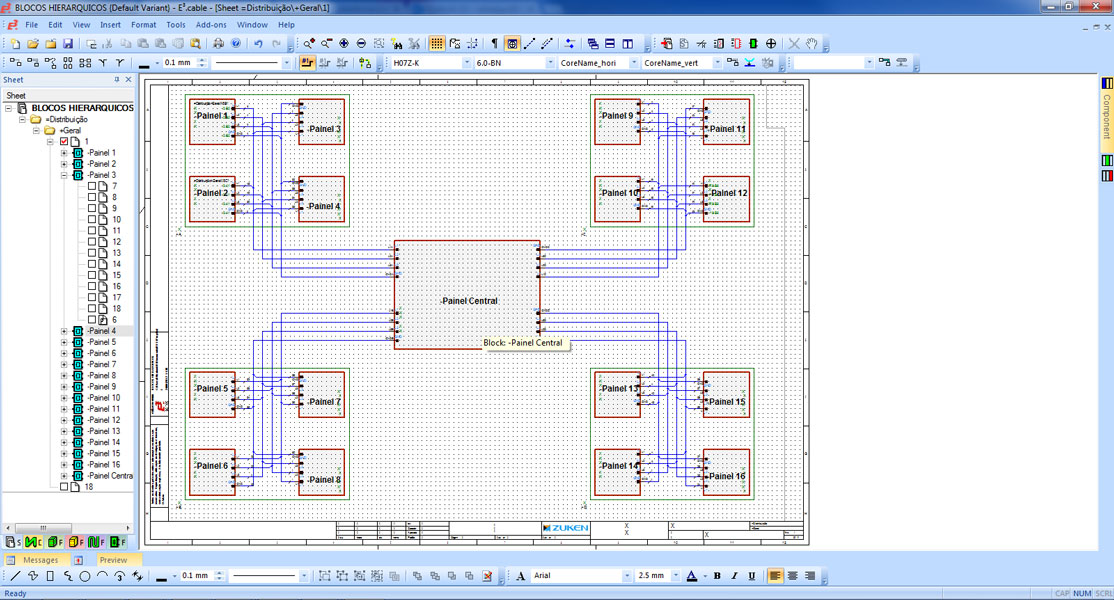

Esta herramienta habilita los diagramas de arriba-abajo y abajo-arriba, promueve su reutilización y brinda a los administradores una perspectiva general del sistema.

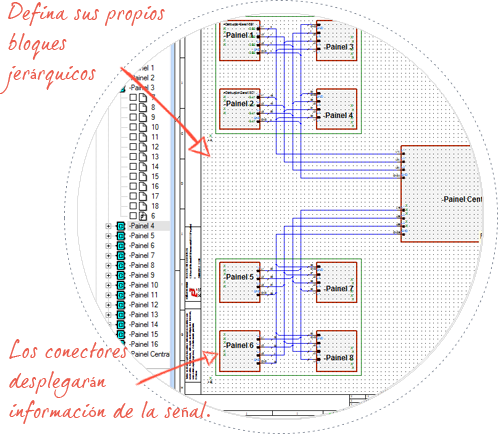

Los bloques pueden representar componentes, equipo de estantería, cajas negras, PCBs o incluso sistemas y subsistemas completos. Asimismo, permiten la creación de conexiones que pasan entre ellos.

Los conectores se agregan dinámicamente a los bloques y la señal de información se muestra simultáneamente.

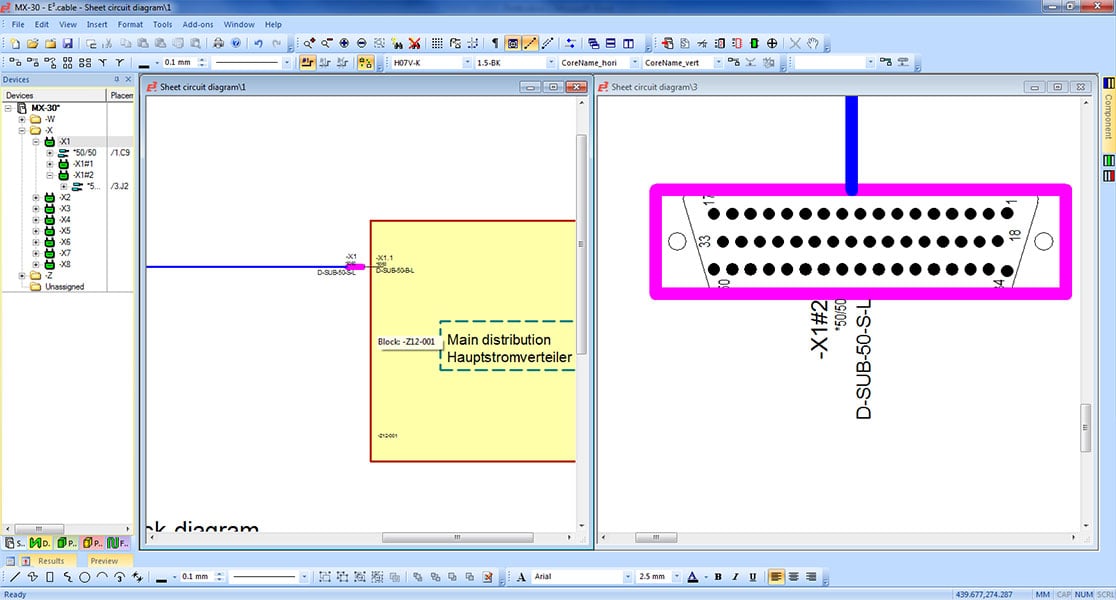

`Realice esquemas con consistencia gracias a la función de vistas múltiples`

Cualquier modificación del esquema que realice en el sistema, se actualiza automáticamente en todas las vistas del objeto.

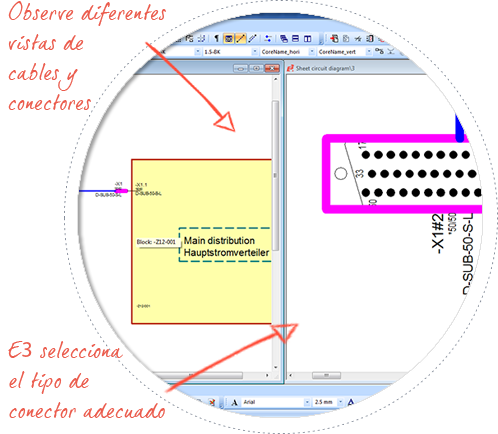

Visualice diferentes perspectivas de las conexiones de cables o de conectores en cualquier hoja; también elabore dibujos de montaje y tablas de señales, además de los diagramas de bloques.

Mientras realiza sus conexiones, E3.Cable selecciona automáticamente el conector de acoplamiento apropiado para usted.

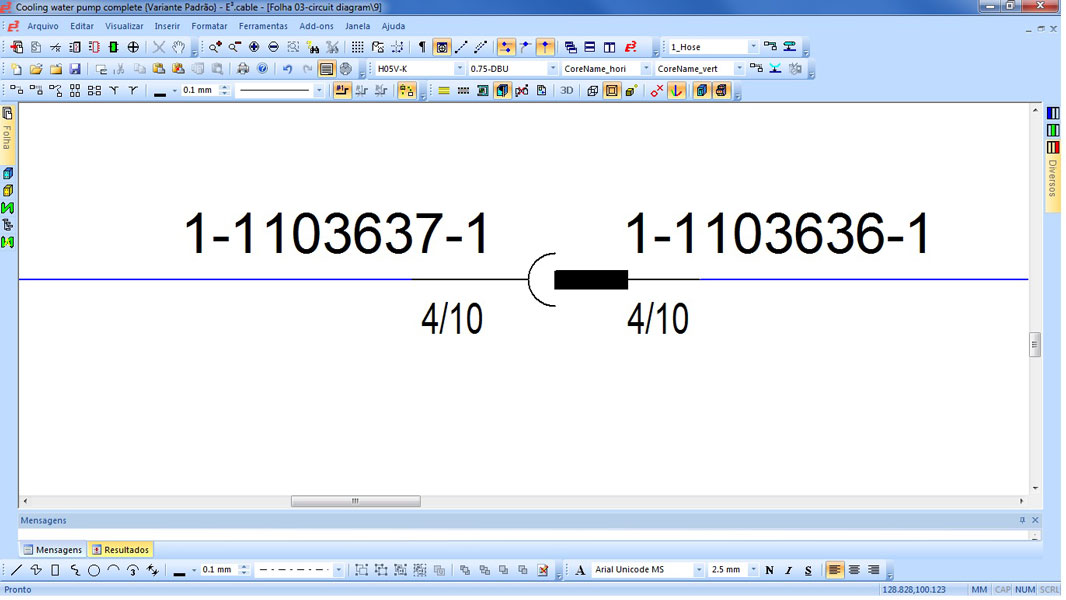

`Realice circuitos 100% libres de errores`

E3 Cable le ayudará a asegurarse de que su proyecto esté bien ejecutado desde la primera vez que se realiza la revisión con las reglas de diseño incorporadas.

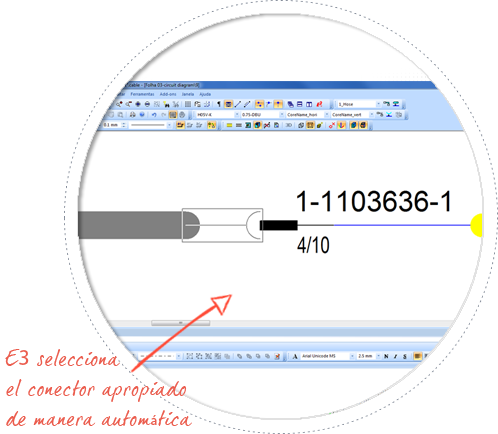

De manera automática, E3.cable selecciona el conector apropiado para usted, de manera que se prevea cualquier error en el diagrama.

`Prepare sus juegos de cables para la producción`

Defina todas las propiedades necesarias para la fabricación.

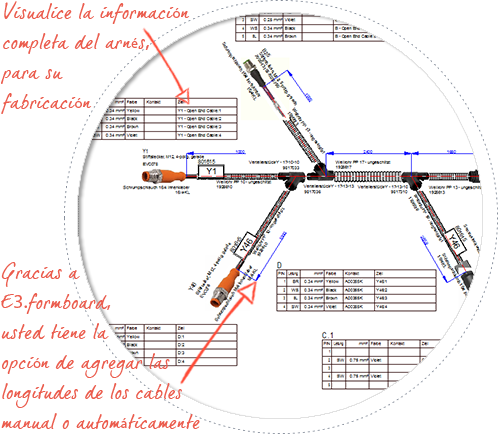

También puede especificar las propiedades para cables o hilos, tales como color, sección de conexión, blindaje, aislamiento, desmontaje, longitud del soporte, número de material y herramienta de montaje, entre otros, para asegurarse de que el juego de cables se encuentre listo para producción. Además, en E3.Cable, al igual que en E3.Formboard, puede obtener información sobre la longitud de los mismos.

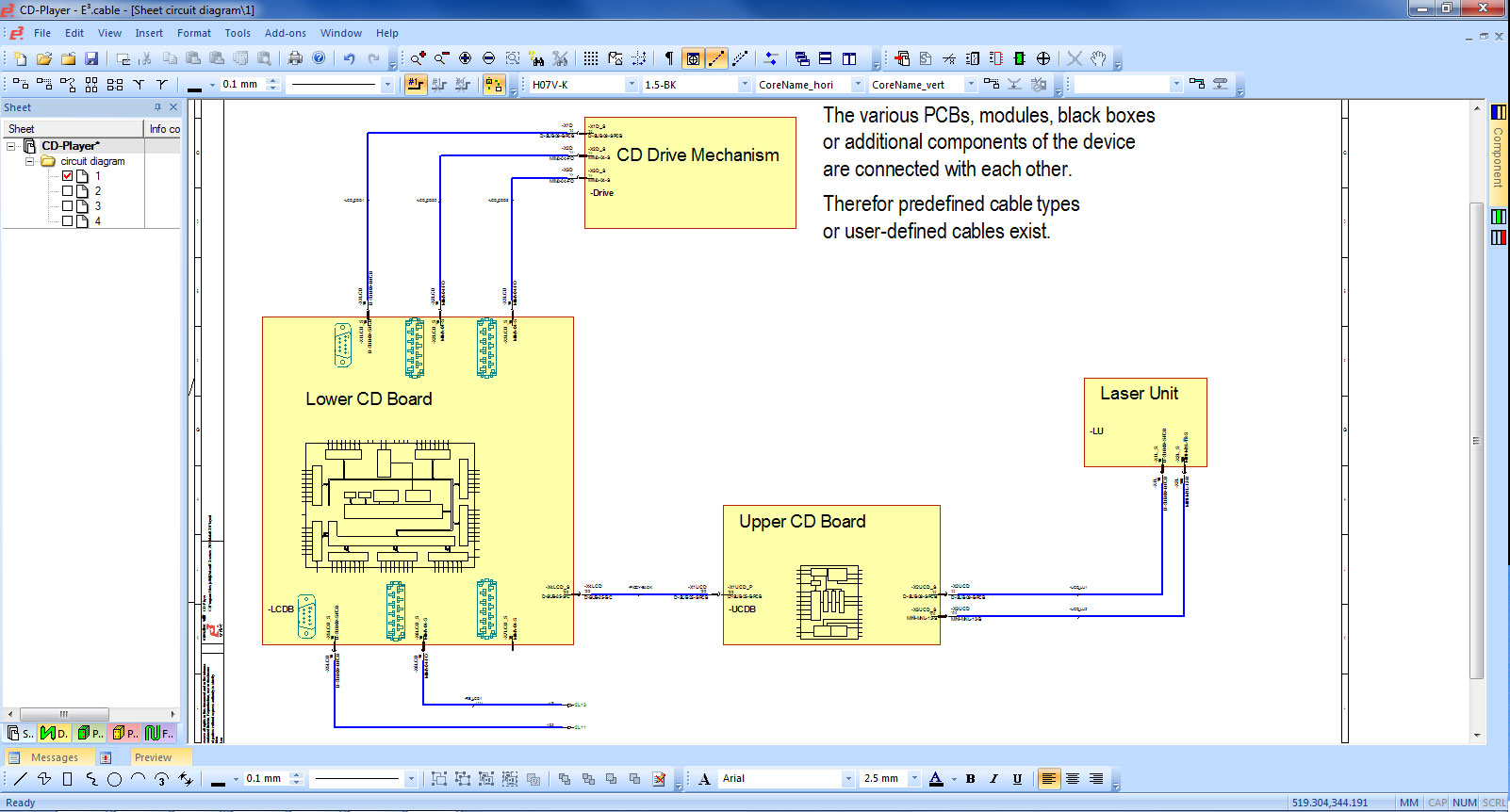

`Genere un enlace a la información externa y mantenga todo bajo control`

Integre sus bloques con información de PCB, creada interna o externamente.

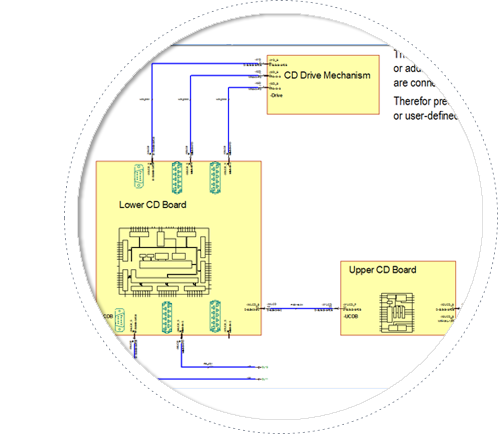

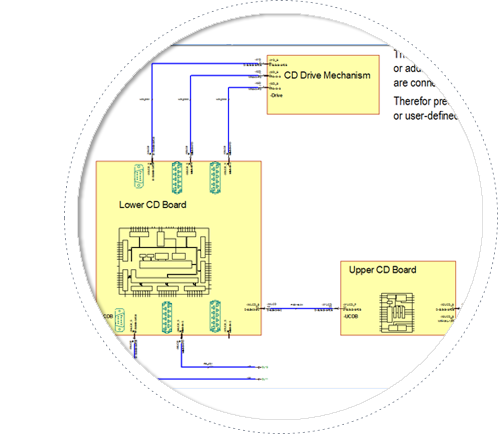

Los conectores externos y la señal de información del PCB se añaden dinámicamente a los bloques en E3.series; por otro lado, los cambios en el PCB se vuelven a importar en el bloque y toda la información se actualiza.

E3.Cable soporta la mayoría de los formatos de PCB y tiene integraciones bidireccionales con Zuken CR-5000 y CR-8000.
