Simplificando o Gerenciamento de Conectores

Na mais recente atualização do E3.series, estamos animados em introduzir um novo recurso chamado Grupos de Inserção no banco de dados, especificamente projetado para gerenciar conectores com inserções. Essa nova funcionalidade simplifica o processo de atribuição e gerenciamento de inserções para conectores, proporcionando um fluxo de trabalho mais eficiente para designers e engenheiros.

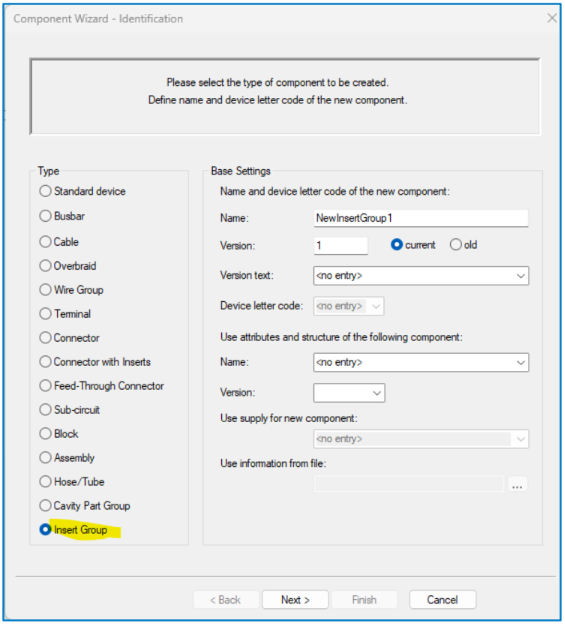

Opção de inserir grupos no assistente de criação de componentes.

Definição de Grupos de Inserção

Os Grupos de Inserção funcionam de forma semelhante aos Grupos de Peças de Cavidade, permitindo que os usuários combinem inserções que são válidas para o mesmo quadro em um único grupo. Isso significa que, em vez de atribuir cada inserção separadamente a cada conector, os usuários podem simplesmente atribuir o grupo ao conector, economizando tempo e esforço no processo de design.

Propriedades de componente.

Vantagens dos Grupos de Inserção

A principal vantagem dos Grupos de Inserção é que eles simplificam o gerenciamento de inserções para conectores. Se novas inserções precisarem ser adicionadas ou inserções existentes não forem mais válidas, os usuários podem simplesmente adicionar ou excluir a inserção no grupo, sem precisar fazer alterações em cada conector separadamente. Isso não apenas economiza tempo, mas também reduz o risco de erros no design.

Utilizando Grupos de Inserção no E3.series

Para usar os Grupos de Inserção no E3.series, os usuários podem definir um Grupo de Inserção no banco de dados e atribuí-lo a qualquer conector. O Grupo de Inserção pode conter qualquer conector, e selecionar o Grupo de Inserção como "Parte de cavidade válida" preencherá automaticamente a lista de conectores associados ao Grupo de Inserção.

Janela de propriedades de componente.

Pino de conector ativo.

Em conclusão, os Grupos de Inserção no E3.series oferecem uma abordagem mais eficiente e simplificada para o gerenciamento de inserções para conectores, proporcionando aos usuários maior flexibilidade e controle sobre seus designs. Seja adicionando novas inserções ou atualizando as existentes, os Grupos de Inserção simplificam o processo e garantem que seus designs sejam precisos e atualizados.
