Neste artigo você pode conferir como ajustar as linhas de segmento de conexões para realizarem curvas no seu esquemático elétrico. O E3.series permite adicionar diversos pontos para ajustar a melhor posição para as conexões, eliminando conflitos no desenho de seus projetos. Além disso, as opções podem ser feitas e desfeitas instantaneamente com poucos cliques.
Veja o artigo com vídeo completo e otimize seus processos!
Adição de Conectores e Atalhos Rápidos
Inicialmente, é adicionado à folha de projeto o conector "DT04-3P". Os pinos são copiados com o comando "CTRL + C" e "CTRL + V". Para o espelhamento no eixo vertical, é possível utilizar a tecla "Y".
Conector de três pinos DT04-3P e sua pré-visualização
As conexões dos dois últimos pinos são realizadas com a funcionalidade "Multi-Connection" do E3.series, que permite a inserção simultânea de diversas conexões automaticamente.
Teste AGORA a ferramenta E-CAE E3.series líder de segmento no mundo com cursos de capacitação técnica!
Clique no banner abaixo
Adição de Bobina
Em seguida, a bobina de nome "34410" é adicionada de forma a colidir caso a conexão do primeiro pino fosse realizada como uma linha reta. Nesta conexão, o comando "C" foi utilizado.
Bobina "34410" com colisão de segmento
Os componentes podem ser facilmente adicionados selecionando o item desejado na base de dados e arrastando à folha de projeto.
Veja o Vídeo Completo
Inscreva-se em nosso canal no Youtube aqui para mais vídeos técnicos.
Funcionalidade de Segmento em Curva
Para que as conexões possam ser realizadas em curva, é necessário clicar com o botão direito do mouse sob o segmento desejado e utilizar a opção de "Change Connect Line to Spline".

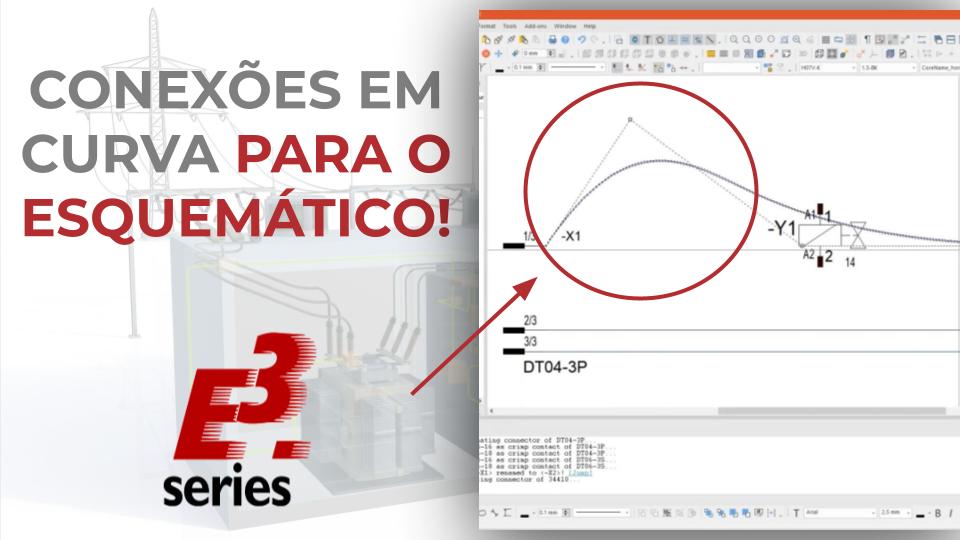

Conexões em Curva com E3.series
Com esta opção habilitada, é possível clicar com o botão direito na conexão e utilizar a opção de "Add Point" para adicionar mais pontos em que a curvatura pode ser configurada.
Para desfazer a curvatura, basta clicar com o botão direito na conexão e selecionar "Change spline to connect line".
