Neste artigo você pode conferir como utilizar o comando para saltar dos dispositivos inseridos na folha de projeto para a biblioteca de componentes do E3.series. O comando é simples e torna a localização dos itens na base de dados mais fácil.
Veja o artigo com vídeo completo e otimize seus processos!
Anteriormente, não era possível saltar de dispositivos, símbolos ou folhas para a localização na árvore do banco de dados. Ao clicar com o botão direito do mouse em um objeto ou objeto colocado na árvore, um comando "Jump" correspondente pode ser selecionado:
Para dispositivos (válido apenas para dispositivos colocados), símbolos e folhas existe o "Jump to Symbol/Misc Tree" para pular para o local referenciado na árvore do banco de dados.
Para dispositivos existe o comando "Jump to Component Tree" para pular para o local referenciado na árvore do banco de dados.
Conteúdo deste Artigo
- Comando de "Jump"
- Pré-Visualização de Componentes
- Vídeo - Localização de Dispositivos na Biblioteca
- Aprenda Tudo Sobre Base de Dados
- Teste o E3.series
Comando de "Jump"

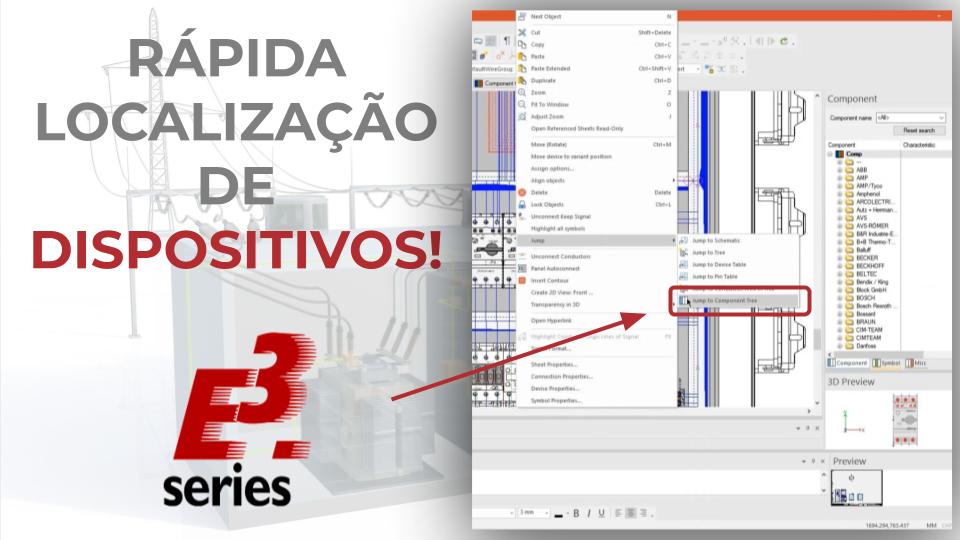

Com o clique do botão direito sobre o dispositivo desejado, é possível selecionar a opção de "Jump to Component Tree". De forma inteligente, o E3.series destaca o item desejado na biblioteca de componentes.
Localizar um Dispositivo na Biblioteca do E3.series
Este comando está disponível para componentes, símbolos e itens de Diversos.
Além deste, outros comandos de "Jump" são:
- Jump to Schematic
- Jump to Tree
- Jump to Device Table
- Jump to Pin Table
- Jumpt to Conductor/Wire in Tree
Teste AGORA a ferramenta E-CAE E3.series líder de segmento no mundo com cursos de capacitação técnica!
Clique no banner abaixo
Pré-Visualização de Componentes
O E3.series, ao selecionar os componentes, símbolos e diversos na base de dados, apresenta a pré-visualização em 3D do item.
Visualização 3D de um componente no E3.series
A representação é dinâmica, ou seja, você pode movimentar e rotacionar o item para melhor visualizá-lo. Os pontos de conexão são marcados, também, na representação.
Para habilitar essa opção, clique com o botão direito sobre a interface superior do E3.series e selecione "3D Preview".
Localização de Dispositivos na Biblioteca
Inscreva-se em nosso canal no Youtube aqui para mais vídeos técnicos.
Aprenda Tudo Sobre Base de Dados
A criação completa de componentes e de modelos, símbolos e, por fim, a associação dos símbolos e modelos para a definição completa da estrutura do componente, assim como os atributos.
Curso Completo de Edição de Base de Dados E3.dataBase Editor L1
Irá aprender maneiras e estratégias de criação de componentes de forma mais rápida a partir de reaproveitamento para criar a sua própria base de dados de maneira acelerada.
Veja o curso completo AQUI.
Faça a Trial do E3.series de acordo com sua demanda pelo botão abaixo!
Você é Estudante?
Realize o download do E3.series de forma gratuita!
