Neste artigo você pode conferir como definir grupo de conectores de acoplamento para utilização como conetor de acoplamento ativo com o E3.series.
Veja o artigo com vídeo completo e otimize seus processos!
Conteúdo deste Artigo
- Definir Grupo de Conectores de Acoplamento
- Vídeo - Definir Grupo de Conectores de Acoplamento
- Curso E3.cable L1
- Teste o E3.series
Definir Grupo de Conectores de Acoplamento
Na base de dados, os conectores podem ser agrupados em grupos de conectores de acoplamento, que podem então ser utilizados como conectores de acoplamento ativos.
As combinações predefinidas de conectores podem ser definidas como componentes individuais na base de dados, a fim de obter uma pré-seleção de possíveis conectores de acoplamento ao selecionar o conetor de acoplamento ativo.
Isto facilita, por exemplo, a atualização e adaptação de conectores que são frequentemente utilizados em conjunto como inserções de conectores para conectores modulares.
Além disso, estes grupos de conectores de acoplamento podem ser substituídos de forma mais conveniente, poupando tempo e reduzindo a suscetibilidade a erros.
Para definir grupos de conectores de acoplamento, selecione Tools → Start Database Editor no menu principal.
Clique com o botão direito do rato na árvore de componentes do editor de bases de dados e selecione o comando Novo componente no menu de contexto.
Em seguida, selecione o tipo de componente Grupo de conectores de acoplamento na caixa de diálogo Assistente de componentes - Identificação e defina as propriedades do grupo de conectores de acoplamento na página seguinte.
Na última página Assistente de componentes - Concluir, selecione a opção Editar componente graficamente e confirme a seleção com Concluir.
O grupo de conectores de acoplamento é apresentado na árvore de componentes para posterior edição e pode ser editado na folha de cálculo.
Coloque todos os conectores que devem pertencer ao grupo de conectores de acoplamento na folha de cálculo utilizando a função arrastar e largar ou o comando Colocar e, em seguida, clique com o botão direito do rato num espaço livre da folha de cálculo.
Selecione o comando do menu de contexto Guardar na base de dados.
O grupo de conectores de acoplamento é guardado na base de dados e os elementos individuais do grupo podem ser utilizados como conectores de acoplamento activos.
Para atribuir um conetor de acoplamento de um grupo de conectores de acoplamento predefinido a conectores como um conetor de acoplamento ativo, abra as propriedades do componente do conetor no editor da base de dados.
Em seguida, adicione o nome do grupo de conectores de acoplamento pretendido no separador Pinos como um valor para o atributo Conector de acoplamento válido e, em seguida, selecione-o na lista pendente em Conector de acoplamento ativo:
Janela Component Properties do E3.series
Os elementos individuais do grupo de conectores de acoplamento podem então ser selecionados como conectores de acoplamento activos no editor de bases de dados e no projeto.
Para alterar as propriedades de todo o grupo de conectores de acoplamento, abra o menu de contexto do grupo de inserção na árvore de componentes e selecione Propriedades... ou abra o menu de contexto em qualquer ponto da
na planilha e selecione Propriedades do grupo de acoplamento...:

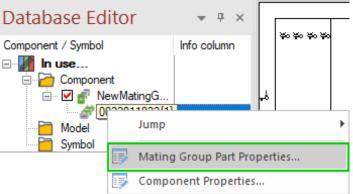

Para alterar as propriedades de conectores individuais num grupo de conectores de acoplamento, abra o menu de contexto para o conetor relevante na árvore de componentes ou na folha de cálculo e selecionar Grupo de conectores Propriedades da peça...:
