Neste artigo você pode conferir como é feita a adição e o ajuste de blindagens para cabeamentos no E3.cable. O processo é simples e as novas funcionalidades do E3.series 2021 permitem ajustes para adição de blindagens nos cantos da conexão. Veja o artigo com vídeo completo e otimize seus processos!
Inserção Múltipla e Instantânea
Inicialmente, os conectores são adicionados ao projeto de maneira simultânea, utilizando o comando de "Insert Multiple" após se clicar com o botão direito sobre o componente escolhido na base de dados.
Uma janela é aberta e a quantidade desejada deve ser informada na caixa. Quando os componentes são adicionados, eles ficam disponíveis na aba "Devices" do projeto.
Adição de Blindagens
As blindagens podem ser adicionadas acessando a lista de "Wires" e, com o botão direito do mouse sobre algum fio, selecionar "Add Shield". Os fios podem ser arrastados para dentro da especificação da blindagem e, em seguida, adicionados automaticamente à folha de projeto.
Teste AGORA a ferramenta E-CAE E3.series líder de segmento no mundo com cursos de capacitação técnica!
Clique no banner abaixo
Diferentes Vistas para o Conector
Em seguida, uma nova vista dos conectores é inserida, clicando com o botão direito sobre X1 e X2 e selecionando "Place New Device View". Dentre as opções disponíveis, foi escolhida a "DT04-P003SV".
Além desta, algumas opções disponíveis são:
- Vista Unifilar
- Vista frontal
- Vista lateral
- Opções de tabelas
Veja o Vídeo Completo
Inscreva-se em nosso canal no Youtube aqui para mais vídeos técnicos.
Ajustes para Nova Funcionalidade
A opção de "Show bundle symbols only at connection end" é marcada em Electric Settings - Placement - Symbols - Bundle Symbols.

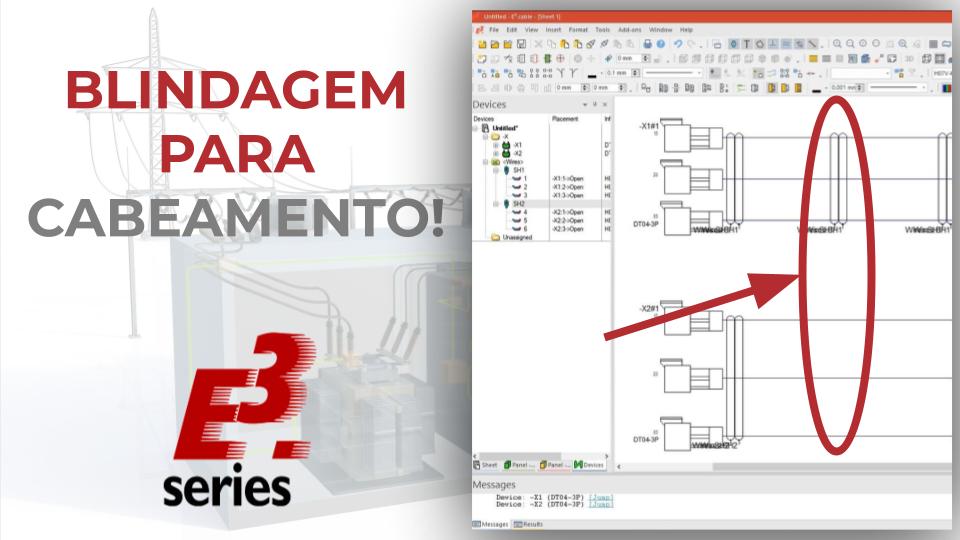

É possível visualizar que, após a marcação desta opção, ao se adicionar automaticamente as blindagens, elas são inseridas apenas nas extremidades da conexão.
