Neste guia de projeto, desenvolvimento e fabricação de chicotes elétricos, começaremos com os conceitos básicos e passaremos pelo processo de fabricação. Primeiro, entenda o que é um chicote de fios e, em seguida, discutiremos as etapas envolvidas no projeto de um chicote de fios. Analisaremos os componentes e materiais, seguidos de uma discussão sobre as opções de compra de chicotes elétricos. Por fim, veremos como a automação está influenciando a fabricação de chicotes elétricos.
Veja o artigo completo e otimize seus processos!
Conteúdo deste Artigo
- O que é Um Chicote de Fios e Quais são os Benefícios?
- O Processo Passo a Passo para Projetar e Desenvolver um Chicote Elétrico
- Componentes e Materiais do Chicote de Fios Usados na Fabricação
- Vantagens da Compra de Chicotes de Fios Pré-Fabricados em Relação às Soluções Personalizadas
- Como a Automação está Revolucionando a Fabricação de Chicotes Elétricos
- Conclusão
- Teste E3.series
O que é Um Chicote de Fios e Quais são os Benefícios?
Um chicote de fios é um conjunto de cabos, fios e conectores que conectam componentes elétricos em um dispositivo eletrônico. É um componente essencial de qualquer sistema eletrônico e pode ser projetado de forma personalizada para aplicações específicas. Um chicote de fios ajuda a simplificar o processo de fiação, reduzindo o número de cabos necessários e fornecendo uma maneira fácil de conectar componentes.
Teste AGORA a ferramenta E-CAE E3.series líder de segmento no mundo com cursos de capacitação técnica!
Clique no banner abaixo
O Processo Passo a Passo para Projetar e Desenvolver um Chicote Elétrico
O processo de projeto e desenvolvimento de um chicote de fios envolve várias etapas, começando com a coleta de informações sobre os requisitos e as especificações do chicote de fios. A próxima etapa é a criação de um esquema ou diagrama de fiação do chicote de fios, seguida da seleção dos componentes e materiais adequados. O projeto real do chicote envolve a disposição dos fios, conectores e outros elementos em uma configuração específica.
Projeto esquemático do chicote de fios
Em seguida, o teste do chicote de fios garante que ele atenda aos critérios de desempenho exigidos. Por fim, o chicote completo é inspecionado e testado antes da instalação no produto final. Esse processo passo a passo garante que o projeto e o desenvolvimento do chicote de fios atendam aos requisitos e às especificações do produto final.
Componentes e Materiais do Chicote de Fios Usados na Fabricação
Os chicotes de fios consistem em vários componentes e materiais no processo de fabricação. Os elementos mais comuns incluem fios, conectores, terminais e luvas de proteção. Os fios são normalmente feitos de cobre ou alumínio e são revestidos com isolamento para evitar interferência elétrica. Os conectores unem os fios e são fornecidos em vários formatos e tamanhos, dependendo da aplicação. Os terminais são fixados nas extremidades dos fios para conectá-los a outros componentes. As luvas protetoras que cobrem os cabos oferecem proteção adicional contra calor, umidade e outros fatores ambientais.
Ilustração de Conjunto de Fios
Os materiais usados para fabricar chicotes de fios podem variar dependendo da aplicação e dos requisitos de montagem do chicote. Entre os materiais comuns estão PVC, polietileno e polipropileno para isolamento e náilon ou poliéster para mangas protetoras. Em aplicações específicas em que altas temperaturas ou condições ambientais extremas são uma preocupação, é comum usar materiais mais avançados, como teflon ou silicone.
De modo geral, a seleção dos componentes e materiais do chicote de fios é fundamental para garantir que o chicote tenha um desempenho confiável e atenda às especificações exigidas. Os fabricantes devem considerar cuidadosamente a aplicação e o ambiente do chicote de fios para determinar os componentes e materiais adequados.
Vantagens da Compra de Chicotes de Fios Pré-Fabricados em Relação às Soluções Personalizadas
As duas principais opções para chicotes de fios são soluções pré-fabricadas e personalizadas. Embora as soluções personalizadas ofereçam mais flexibilidade e opções de personalização, os chicotes pré-fabricados têm várias vantagens que os tornam populares para muitas aplicações.
Uma vantagem significativa dos chicotes de fios pré-fabricados é a relação custo-benefício. Normalmente, os fabricantes produzem em massa chicotes pré-fabricados, o que lhes permite fabricá-los a um custo menor do que o das soluções personalizadas. Como resultado, isso pode beneficiar significativamente as produções menores ou as aplicações com restrições orçamentárias apertadas.

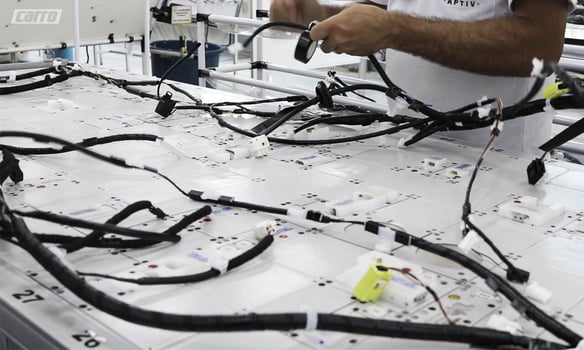

Uma trabalhadora com camisa xadrez está trabalhando em um painel de montagem de chicote de fios.
Os chicotes de fios pré-fabricados oferecem prazos de entrega mais rápidos e tempos de produção mais curtos. Como os chicotes pré-fabricados já são fabricados e estão disponíveis para compra, eles podem ser enviados rapidamente e instalados no produto final com o mínimo de atraso. Com prazos de entrega mais curtos, isso pode ser particularmente vantajoso para aplicações com cronogramas de produção apertados ou em que o tempo de inatividade não é uma opção.
Normalmente, os projetistas e fabricantes criam chicotes de fios pré-fabricados para atender aos padrões e às normas do setor, o que proporciona uma vantagem adicional. Portanto, isso garante que o chicote atenda aos requisitos de segurança e desempenho necessários para a aplicação. Por outro lado, as soluções personalizadas podem exigir testes e certificações adicionais para garantir a conformidade com os padrões do setor.
Em resumo, os chicotes de fios pré-fabricados oferecem várias vantagens em relação às soluções personalizadas, incluindo custo-benefício, prazos de entrega mais rápidos e conformidade com os padrões do setor. Embora as soluções personalizadas possam ser necessárias para algumas aplicações, os chicotes pré-fabricados são uma opção confiável e eficiente para muitas aplicações.
Como a Automação está Revolucionando a Fabricação de Chicotes Elétricos
A fabricação de chicotes elétricos tem sido tradicionalmente trabalhosa e demorada, mas a automação está revolucionando o setor e melhorando a eficiência e a produtividade. A automação envolve o uso de sistemas robóticos e máquinas controladas por computador para executar tarefas tradicionalmente manuais.
Um uso da automação na fabricação de chicotes elétricos é por meio de máquinas automatizadas de corte e decapagem de fios. Essas máquinas podem cortar e descascar fios com alta precisão e velocidade, reduzindo o tempo e a mão de obra necessários para essas tarefas.
Ilustração digital representando uma fábrica
O uso de sistemas de montagem automatizados está simplificando a produção de chicotes elétricos. Esses sistemas usam robôs e outras máquinas para montar fios, conectores e outros componentes no chicote final. Ao automatizar o processo de montagem, os fabricantes podem reduzir o risco de erros e melhorar a eficiência geral da produção.
Outra maneira pela qual a automação está revolucionando a fabricação de chicotes elétricos é por meio do uso de análise e monitoramento de dados. Os fabricantes podem identificar áreas para melhorar e otimizar a produção para reduzir o desperdício e aumentar a eficiência, coletando e analisando os processos de produção e os dados de desempenho.
Conclusão
Um chicote de fios é um componente essencial em sistemas eletrônicos que oferece muitos benefícios. Os chicotes elétricos personalizados são projetados com o uso de ferramentas avançadas, e o processo envolve várias etapas, inclusive a seleção de peças e materiais adequados.
Os chicotes de fios pré-fabricados oferecem vantagens como custo-benefício, prazos de entrega mais rápidos e conformidade com os padrões do setor. A automação está revolucionando a fabricação de chicotes elétricos, melhorando a eficiência e a produtividade. À medida que a tecnologia de automação avança, o setor pode esperar ver melhorias ainda mais significativas no futuro.
