Neste artigo você pode conferir como realizar projeção de painel 3D em folha 2D com o E3.series 2023.
Veja o artigo com vídeo completo e otimize seus processos!
Conteúdo deste Artigo
Projeção de painel 3D em folha 2D
Quando se trata de representar estruturas complexas em um formato 2D, frequentemente surgem desafios. Como podemos representar com precisão componentes que estão "dentro" de outros componentes ou que são parcialmente cobertos? Como podemos mostrar objetos sobrepostos de forma realista? Essas perguntas são particularmente relevantes em campos como engenharia, arquitetura e manufatura, onde a documentação detalhada é crucial.
Uma solução inovadora para esses desafios é a projeção 3D do painel em uma folha 2D. Essa técnica nos permite exibir uma representação 3D de um painel como uma representação 2D "frente/lado/trás", proporcionando uma visão clara e abrangente do objeto em questão.
Opção de projetar na folha 2D.
Uma das principais vantagens desse método é sua capacidade de representar com precisão objetos sobrepostos. Ao projetar o modelo 3D em uma folha 2D, podemos mostrar como os componentes se encaixam, mesmo quando não estão totalmente visíveis. Isso é inestimável para entender as relações espaciais entre diferentes partes de uma estrutura.
Visualização 2D com "Gráficos 2D" e configurações de exibição padrões.

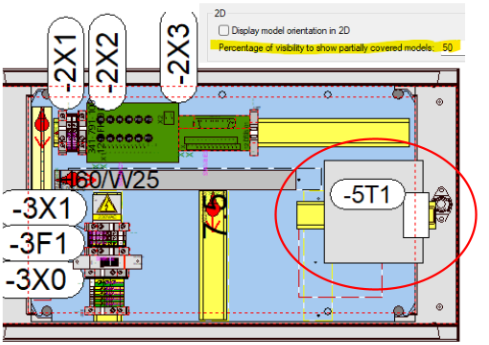

Visualização 2D com "Gráficos 2D" e configurações otimizadas.
Visualização 2D com "Gráficos 3D".
Além disso, a projeção 3D do painel é útil para fins de documentação. Ela fornece uma representação visual do painel que é fácil de entender e pode ser usada para fins de referência ou comunicação. No entanto, é importante observar que essa técnica só mostra informações 3D. Ela não inclui dimensionamento, informações de texto, grau de preenchimento de dutos de cabos ou gráficos adicionais.
Visualização 2D com "Gráficos 2D".
Visualização 2D com "Gráficos 3D".
Embora a projeção 3D do painel tenha muitas vantagens, ela também tem limitações. Por exemplo, ela não permite exportação para PDF para essa representação, o que pode ser uma desvantagem para alguns usuários. Além disso, pode não ser adequada para todos os tipos de projetos ou situações.
Em conclusão, a projeção 3D do painel em uma folha 2D é uma ferramenta valiosa para representar estruturas complexas de forma clara e abrangente. Embora tenha suas limitações, sua capacidade de representar com precisão informações 3D em um formato 2D a torna uma ferramenta valiosa para fins de documentação.
