Nomes de Condutores Alteráveis com Cabos Definidos no Banco de Dados

Neste artigo você pode conferir como modificar os nomes dos condutores definidos no banco de dados com o E3.series 2023.

Veja o artigo com vídeo completo e otimize seus processos!

Conteúdo deste Artigo

Modificação de Nomes de Condutores Facilitada
Vídeo Descritivo
Curso E3.schematic L1
Teste o E3.series

Modificação de Nomes de Condutores Facilitada

Manter o controle dos condutores em seus projetos ficou mais fácil! A última atualização introduz um recurso útil que permite modificar os nomes dos condutores com facilidade. Veja como funciona:

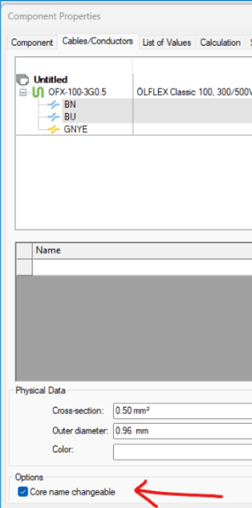

No Editor de Banco de Dados:

1) Acesse as Propriedades do Componente na aba "Cabos/Condutores".
2) Procure pela nova opção: "Nome do condutor alterável".
3) Selecione esta opção para os condutores que deseja modificar.
4) Observe um ícone com cor diferente para os condutores alteráveis, facilitando a identificação.

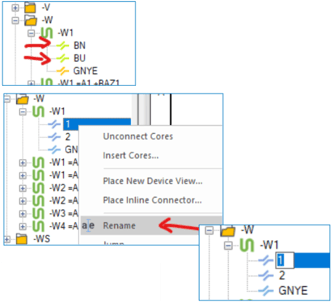

No Seu Projeto

1) Na árvore de dispositivos, os condutores com nomes alteráveis também terão um ícone com cor diferente.
2) Para alterar o nome de um condutor, use o comando "Renomear" ou simplesmente pressione <F2> enquanto o condutor estiver selecionado na árvore de dispositivos.
3) O processo de alteração de nomes de condutores é semelhante à forma como você altera os nomes dos fios para fios únicos ou condutores em um cabo dinâmico.

Este novo recurso simplifica o processo de gerenciamento de nomes de condutores, tornando-o mais rápido e intuitivo. Seja trabalhando em um projeto complexo ou apenas precisando fazer uma edição rápida, esta atualização foi projetada para melhorar seu fluxo de trabalho. Atualize para a versão mais recente do nosso software para começar a usar este recurso hoje mesmo!

Teste AGORA a ferramenta E-CAE E3.series líder de segmento no mundo com cursos de capacitação técnica!

Clique no banner abaixo

Vídeo Descritivo

Segue abaixo o vídeo demonstrativo da nova funcionalidade.
