En este artículo puedes consultar sobre la introducción de comentarios y bocetos y bocetos a mano alzada en E3.redliner con E3.series 2023.
¡Vea el artículo completo y optimice sus procesos!
Contenido de este Artículo
- Introducción de Comentarios y Bosquejos a Mano Alzada en E3.redliner
- Vídeo Demostrativo
- Curso E3.schematic L1
- Evaluar E3.series
Introducción de Comentarios y Bosquejos a Mano Alzada en E3.redliner
En respuesta a la demanda de los clientes por capacidades de marcado más rápidas e intuitivas, E3.series se complace en introducir la capacidad de crear comentarios y bosquejos a mano alzada en E3.redliner. Esta función es especialmente útil para usuarios con pantallas táctiles y entrada de lápiz, lo que permite la rápida y fácil anotación de diseños durante el proceso de fabricación.
Con esta nueva funcionalidad, los usuarios pueden agregar sus anotaciones a mano alzada directamente en el diseño como gráficos de marcado. Simplemente haga clic en el botón de la barra de herramientas para iniciar el proceso de dibujo. Todos los dibujos a mano alzada se convierten en polígonos, asegurando que sus anotaciones se integren perfectamente en su diseño.

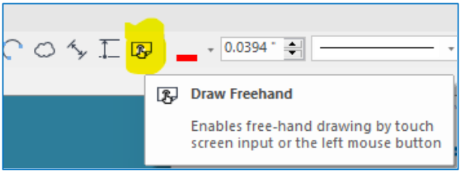

Opción de dibujar a mano alzada.
Una de las principales ventajas de esta función es su simplicidad. Los usuarios pueden agregar rápidamente comentarios y bosquejos a mano alzada sin la necesidad de herramientas o comandos complejos. Para finalizar la anotación a mano alzada, simplemente presione la tecla ESC y todo el dibujo se guardará como un único objeto en E3.redliner.

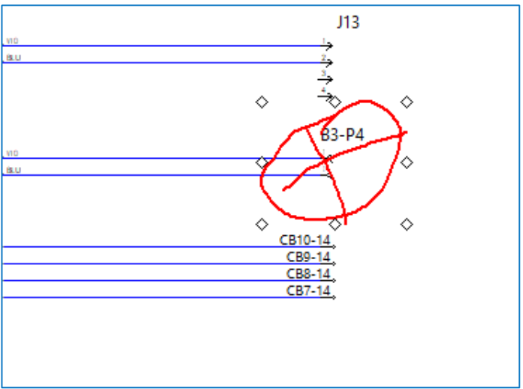

Ejemplo de dibujo.
Esta nueva funcionalidad mejora la usabilidad y flexibilidad de E3.series, proporcionando a los usuarios las herramientas necesarias para anotar y revisar diseños de manera eficiente. Ya sea que esté trabajando en un dispositivo con pantalla táctil o utilizando un método de entrada tradicional, la función de comentarios y bosquejos a mano alzada en E3.redliner seguramente optimizará su proceso de diseño.
¡Pruebe AHORA la herramienta de la serie E-CAE E3.series líder en la industria en el mundo con cursos de capacitación técnica!
Haga clic en el banner a continuación:
Vídeo Demostrativo
A continuación, el vídeo demostrativo de la nueva funcionalidad.
